什么是水泵性能曲线？其意义何在？

在选择或使用水泵的过程中，你是否常常听到“水泵性能曲线”这样的概念，却对其具体含义感到困惑？其实，这条曲线不仅是水泵设计的核心依据，更是用户选择水泵时最重要的参考指标之一。那么，究竟什么是水泵性能曲线？它又有哪些实际意义呢？接下来，我们将详细解读这个关键概念。

什么是水泵性能曲线？

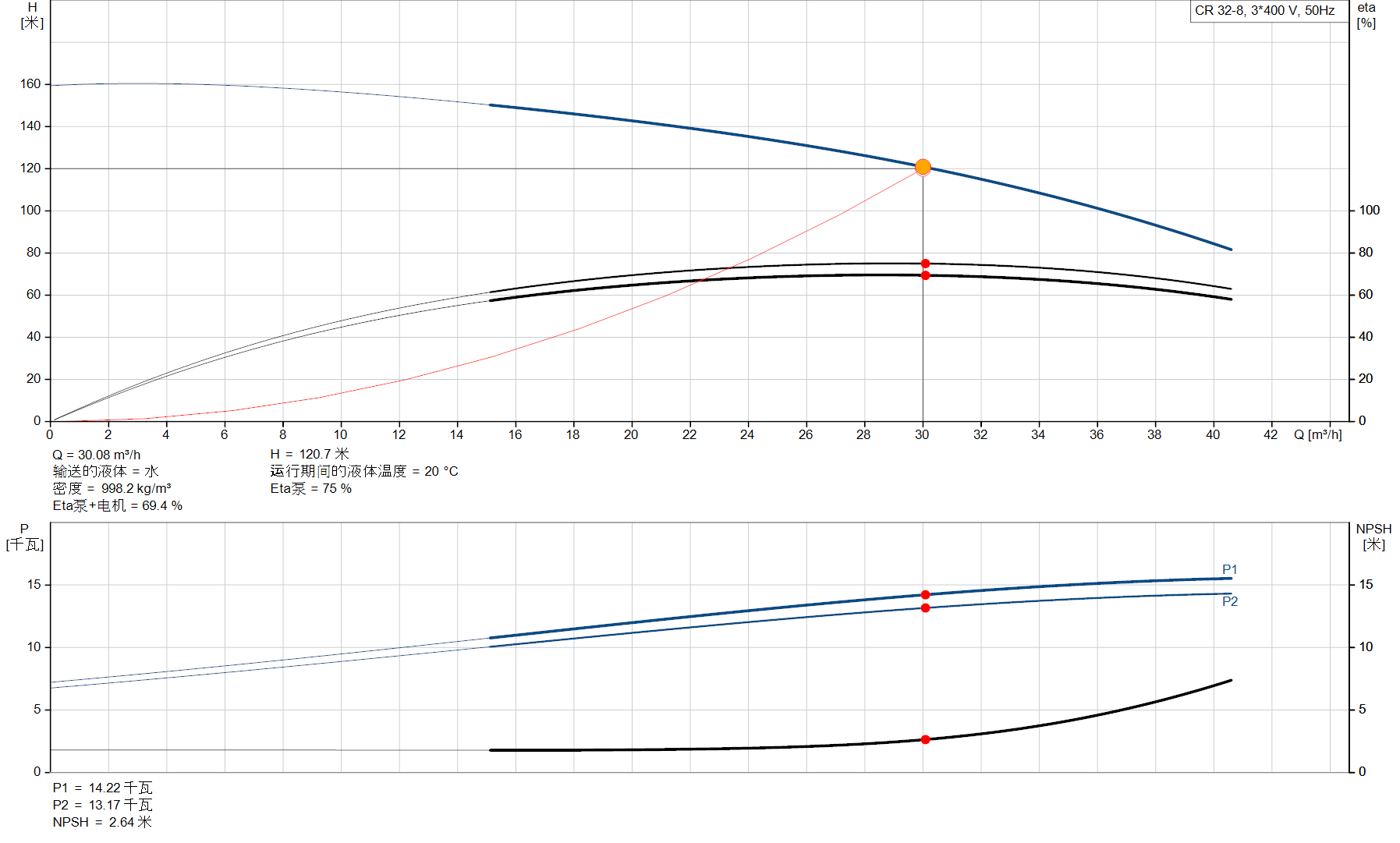

水泵性能曲线是指基于实验测定或理论计算绘制的一条图线，通常以泵的流量(Q)为横坐标，将扬程(H)、效率(η)、功率(P)以及必需汽蚀余量(NPSHr)等变量表现为纵坐标。简单来说，这条曲线能够反映水泵在不同流量条件下的运行表现。

一般来说，水泵的性能曲线由以下几条次曲线构成：

1. 扬程曲线(H-Q)：显示流量与扬程的关系，通常呈下降趋势。

2. 效率曲线(η-Q)：展示水泵在不同流量下的运行效率，曲线通常呈现抛物线形状。

3. 功率曲线(P-Q)：表明水泵运行功率随流量变化的情况。

4. 汽蚀余量曲线(NPSHr-Q)：说明水泵避免汽蚀所需的最低压力余量与流量的关系。

水泵性能曲线的意义

掌握水泵性能曲线对选择和优化水泵有重要意义：

1. 选择适合的水泵型号：用户可以结合自身系统的特定需求(如所需扬程和流量)，通过性能曲线定位最合适的水泵型号，避免因选择失误导致运行不稳定或效率低下。

2. 优化系统运行效率：性能曲线体现了水泵的最高效率点(BEP)，用户应尽量在该点附近操作水泵，以实现节能减排。

3. 预防汽蚀现象：通过阅读NPSHr曲线，可有效预防因汽蚀导致的泵体损坏，从而延长水泵寿命。

4. 科学规划并联或串联操作：性能曲线还可用于评估多台水泵共同工作的效果，尤其是在工业系统中，需要多泵并联或串联时，这些指标尤为关键。

如何利用水泵性能曲线？

如果你是一位工程师或技术人员，在实际项目中，你可以通过对比性能曲线和系统特性曲线来寻求最佳的运行点。如果你是普通用户，与供应商沟通时，通过性能曲线明确需求更能帮助你选到最合适的水泵。
